线扫视觉实验平台
产品详情

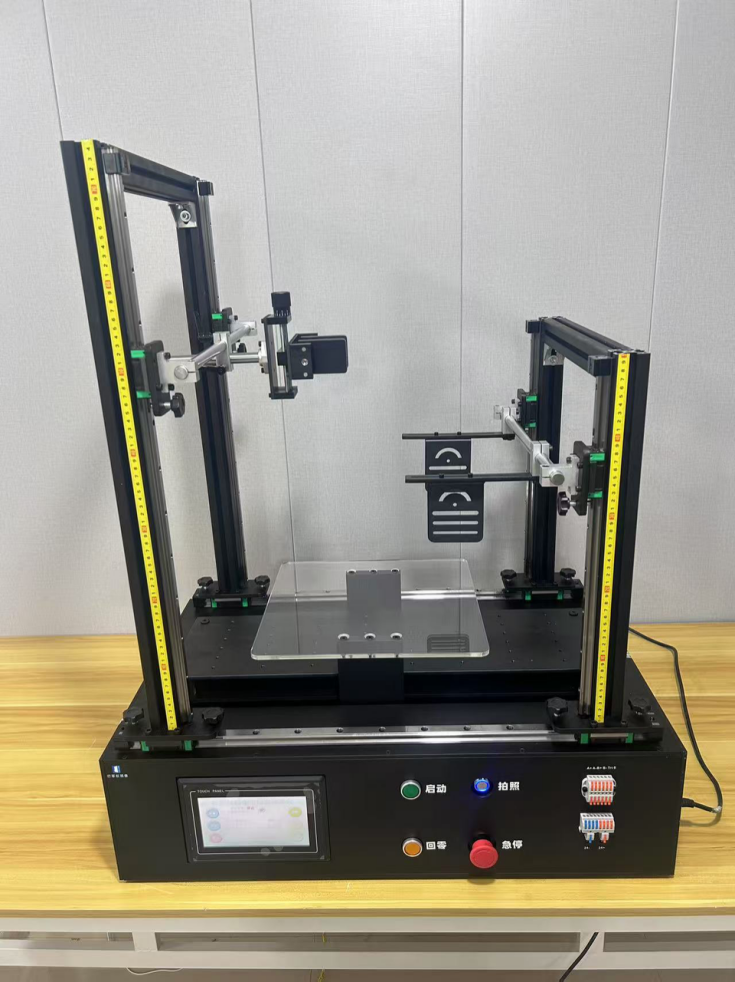

线扫视觉实验平台JK-MS-P3
一、主要概述
P3是一款线扫测试平台，可兼容线扫相机和3D相机的运动测试平台，行程800mm，带有编码器和帧触发信号输出，可通过电脑端软件控制参数。可以兼容固定线扫光源和面阵类光源，相机龙门架和光源龙门架间距可调，能较快实现实验环境搭建。主要包含了工业线扫相机，工业线扫光源，教学资料，实训例程，线扫支架。
二、线扫支架参数
名称 | 参数 | 备注 |
相机夹具范围 | 25-115mm | |
相机上下微调精度 | 0.1mm | |
上下微调范围 | ±100mm | |
机台外形尺寸 | 800*500*180mm | |
相机架主杆高度 | 750mm | |
光源架高度 | 500mm | |
载物板尺寸 | 280*280mm | |
重量 | 65kg | |
滑台 | 直线滑台 | |
控制模式 | 人机界面+伺服 | |
往返行程 | 400mm | |
往返速度 | 0-39cm/s | |
往返承载 | 2.5kg | |
相机夹具承载 | 1.5KG | |
材料 | 铝/钢 |
三、实训内容
实训模块 | 序号 | 实训内容 |
线扫视觉模块 | 1 | 线扫相机成像原理认识 |
2 | 线扫相机技术参数认识 | |
3 | 线扫相机成像原理认识 | |
4 | 金属板材表面缺陷检测 | |
5 | 玻璃表面瑕疵检测 | |
6 | 塑料薄膜缺陷检测 | |
7 | PCB板线路宽度测量 | |
8 | 锂电池极片对齐度检测 | |
9 | 冲压件轮廓公差检测 | |
10 | 标签贴附位置检测 | |
11 | 卷材边缘对齐控制 | |
12 | 药片压片完整性检测 | |
13 | 汽车零件外观检测 | |
14 | 布料外观检测 |
